撇水器，又稱潷水器，是循環式活性污泥法SBR工藝及CASS等變異工藝的重要設備。SBR、CASS等工藝都采用周期排水，排水時池中的水位是變化的，為保證排水時不會擾動池中各水層，使排出上清液始終位于超上層，這就要求使用一種能隨水位變化而調節的出水堰，即撇水器。

我公司所產撇水器分為JMP旋轉式撇水器和FD浮筒式撇水器。JMP旋轉式撇水器使用于處理量大于100m3/h場合。而FD浮筒式撇水器使用于處理量小于150m3/h的小型循環式活性污泥處理系統。

型號意義

特點

1. JMP撇水器電控系統可以實現中央控制室自動控制和現場自動與手動控制兩種控制方式;

2. JMP撇水器可以在工作過程中實現自動變速;

3. JMP撇水器撇水時運動速度是返回速度的若干分之一(可調范圍大);

4. JMP撇水器確保進入出水堰的水流呈層流狀態，其下降速度使出水量保持衡定;

5. FD浮筒式撇水器結構簡單，操作方便，價格低廉;

構造及工程過程

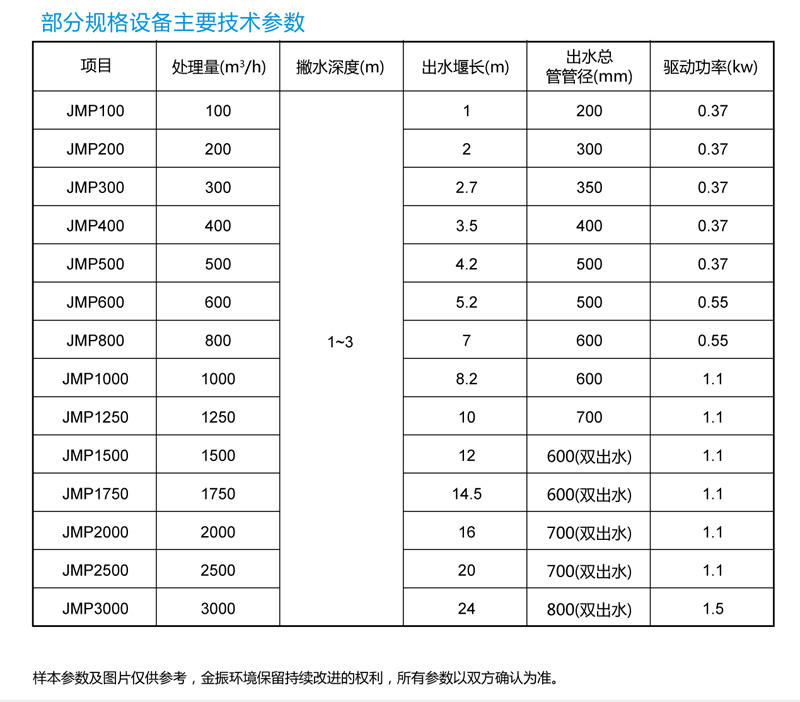

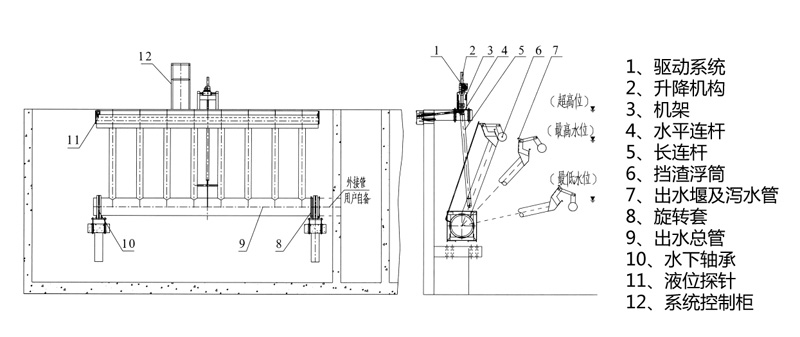

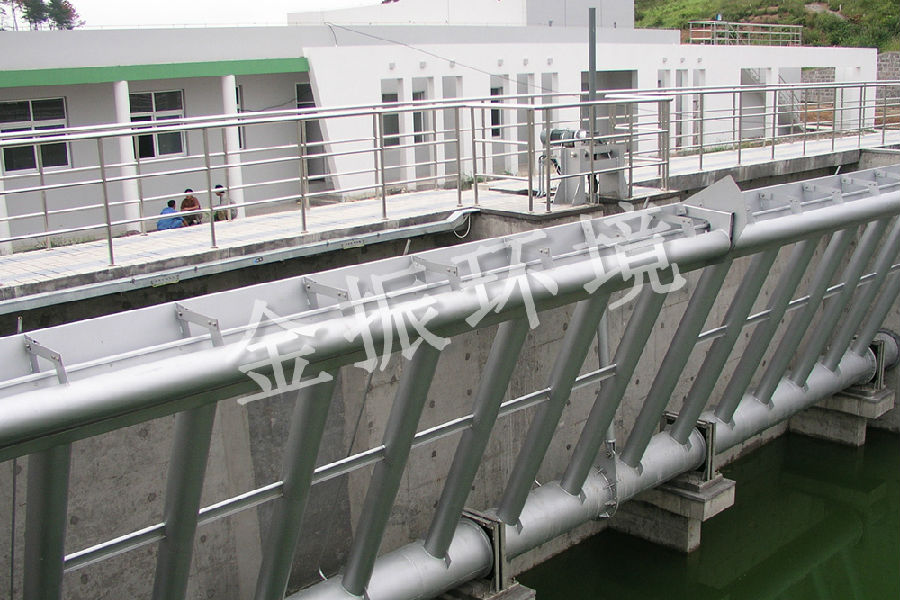

JMP旋轉式撇水器由機架、驅動機構、升降機構、連桿、擋渣浮筒、出水堰、下降瀉水管、出水總管、水下軸承、出水旋轉套、行程控制機構、電控柜等部件組成。設備外形見圖1、圖2，技術參數見表1。

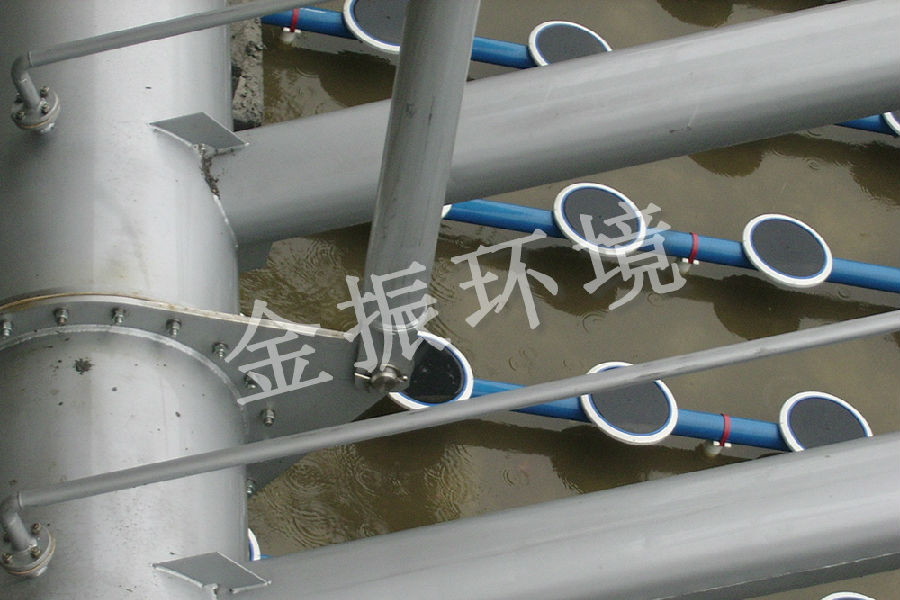

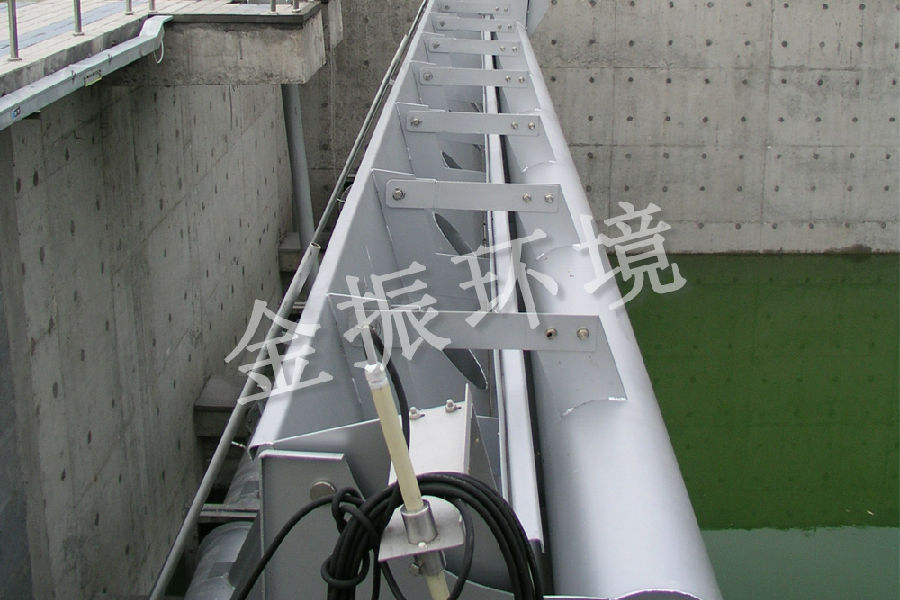

設備運行時通過驅動裝置和四連桿機構將絲桿的直線升、降運動轉化成出水堰及排水支管的旋轉運動，以撇除上清液，與此同時液面隨之同步下降。浮筒擋渣裝置在堰口前方的水上、水下和兩側行成一個無浮渣的出水區域，浮筒飄浮于水面可以自動調節與堰口之間的距離。

FD浮筒式撇水器由浮筒、導水口、滑桿架、出水軟管、出水竹節法蘭等部件組成，不需要動力。在曝氣和沉淀階段，撇水器浮于水面，處以待機狀態,其外棑軟管中所積清水形成水封，避免臟水進入外棑管。撇水開始，電動閥門打開，池中的上清夜被排除。隨著水位的下降，浮筒在支架的導桿中徐徐向下滑動。當水位降到超低水位時，關閉電動閥門，排水結束。設備外形見圖3，技術參數見表2。
