行車式泵吸泥機，用于污水處理廠平流沉淀池，將沉降在池底上的污泥刮到泵吸泥口，通過泵吸，邊行車邊吸泥，然后將污泥排出池外，以便污泥回流或濃縮脫水

型號意義

特點

1.結構簡單、重量輕：由于采用桁架結構，比傳統機構重量大大減輕。

2.維護簡單方便，運行費用低。

3.新型的傳動機構，減速機采用軸裝式減速機，安裝方便、結構簡單緊湊、效率高。

4.電氣元件均采用戶外型，安全可靠，可隨機控制或遠程控制。

5.根據用戶需要，行走輪可為橡膠輪，尼龍輪、鋼輪。可按用戶特定尺寸制造、與水接觸的部件亦可用不銹鋼制作。

構造及工程過程

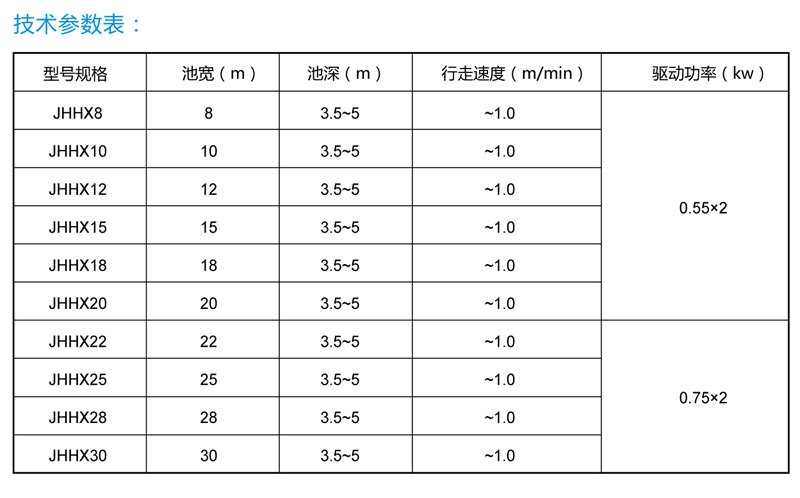

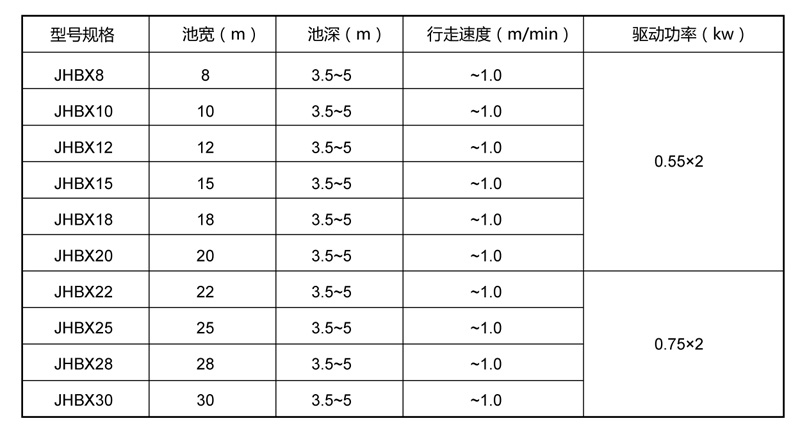

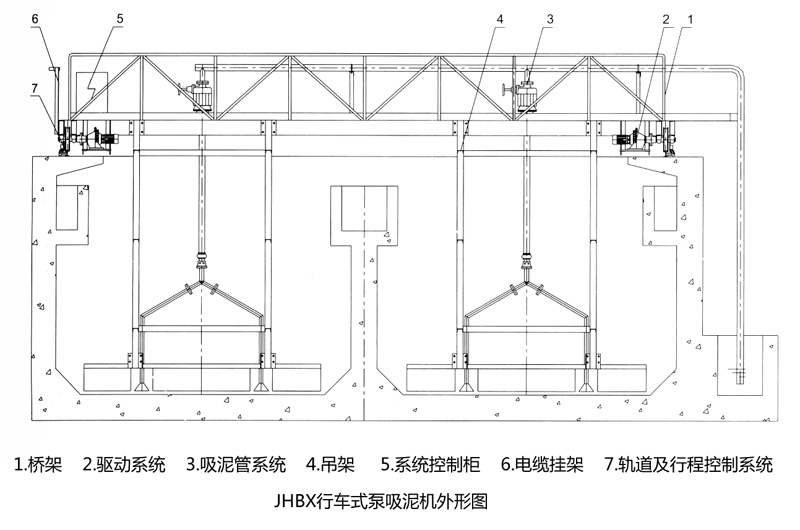

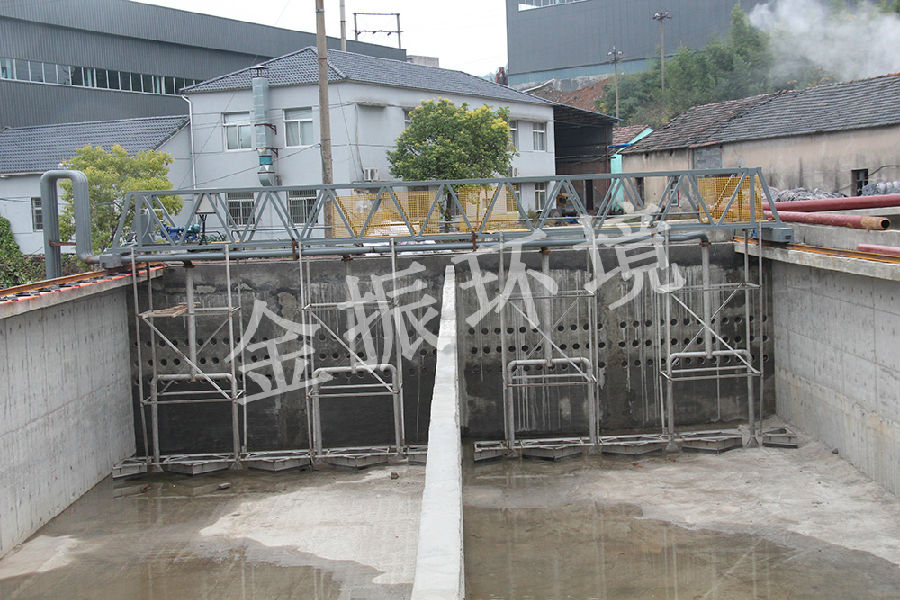

行車式泵吸泥機如圖-1所示，由工作橋、吸泥管、排泥管、液下污泥泵、驅動機構、電氣箱等組成。本設備由四點支撐行走大梁橫跨在平流式沉淀池上，雙邊驅動，池兩邊均鋪設鋼軌，從池的一端運行到池子的另一端，邊運行邊吸泥，撞到行程控制，返回到原地;撞行程開關，停車;停車時間由時間繼電器控制(1分-12小時)，完成一個工作周期。土建要求如圖-2所示，技術參數和規格見表1和表2。
