周邊傳動系列吸泥機用于污水處理廠圓形二次沉淀，將沉降在池底上的污泥刮集至一組沿斗徑方向布置的吸泥管管口，再通過中心排泥管排出，以便污泥回流或濃縮脫水，并將池面浮渣刮集，通過浮渣漏斗排出池外。

型號意義

特點

1.結構簡單、重量輕：由于采用箱形梁結構，特別是半橋式吸泥機，只有一套驅動機構，直徑40米以內吸泥機工作橋兼作輸泥槽，同全橋式吸泥機相比，重量大大下降。

2.維護簡單方便，運行費用低：由于采用虹吸管將集泥槽的污泥排至中心派泥管，沒有動密封，避免上清液短流。

3.新型的排泥量調節閥，運行可靠，使用方便，保護排泥濃度。

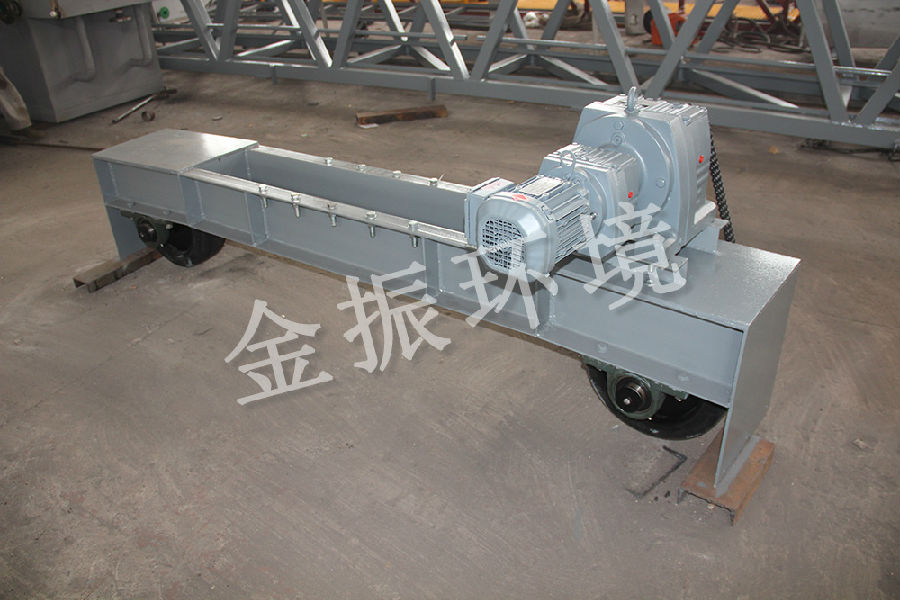

4.新型的傳動機構，減速機采用軸裝式，行政輪采用標準實心輪胎，安裝方便，結構簡單緊湊，效率高，重量輕。

5.電氣元件均采用戶外型，安全可靠，可隨機控制和遠程控制。

6.根據用戶需要，行走輪可為橡膠輪、尼龍輪、鋼輪，可按用戶特定尺寸制造，可提供平底池、斜底池和不需集泥板大扁嘴吸口的吸泥機。與水接觸的部件亦可用不銹鋼制作。

構造及工作過程

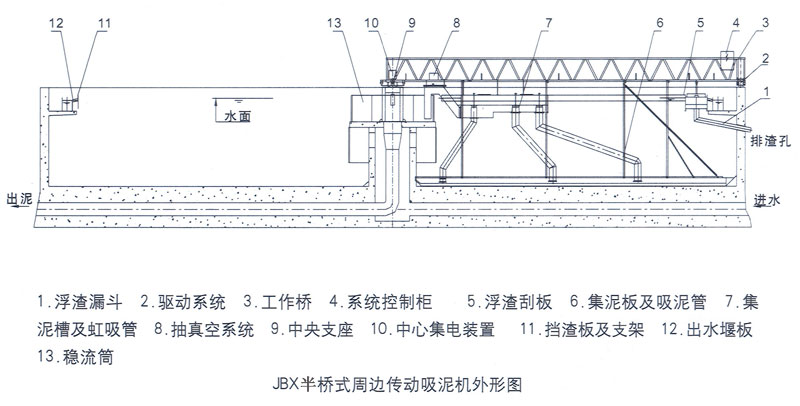

周邊傳動吸泥機為虹吸式吸泥機，如圖-1所示，由工作橋、吸泥管系、集泥槽、虹吸管、抽真空系統、中心泥罐、中心支座、驅動機構、刮渣板、集電器、電控箱等組成。

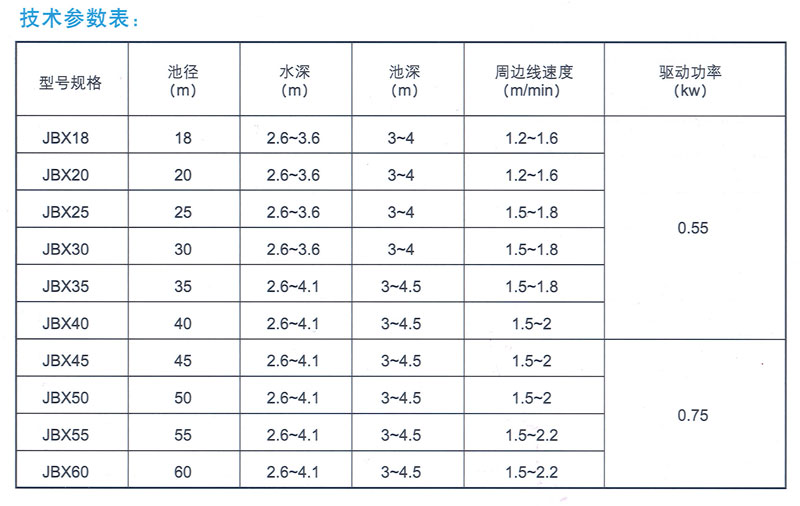

工作橋由安裝在周邊的驅動機構帶動，繞安裝在池中心支墩上的中心支座旋轉，沉淀在池底的污泥由集泥板集至吸泥口，在液位差的作用下，污泥經吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外。每個吸泥管上端設有排泥量調節閥，以調節各吸泥管的流量和濃度。液面上的浮渣在浮渣刮板和周邊檔渣堰形成的漸縮區域內集中，由浮渣刮耙扒到集渣斗，排除池外。主要技術參數見表1，表2，設備土建見圖-2和表3。
